調光玻璃性能及特點介紹

一．     調光玻璃結構及原理； 1結構： ⑴．結構示意圖； 調光玻璃學名電致液晶霧化玻璃（英文名稱Switchable Transparent Glass，簡稱STG），該產品利用干法夾膠玻璃工藝，把調光膜（英文名稱Switchable Transparent Film，簡稱STF）膠合在兩片玻璃之間制成，該玻璃符合國家夾層玻璃標準（GB15763.3-2009）。 ②外觀結構尺寸； 玻璃厚度＋0.38mmPVB（EVA）＋0.4mm液晶膜＋0.38mmPVB（EVA）＋玻璃厚度。（玻璃厚度；3mm～12mm均可） 說明：玻璃可選擇；超白、普白、防火、LOW-E、鍍膜玻璃等。 2原理： 調光膜STF是調光玻璃的核心技術是我公司自主研發及生產的。目前市場上的魔術玻璃（Magic Glass）、瞬間調光玻璃(Switchable Light Control Glass)、智能窗(Smart Window)、智能調光玻璃所用的膜，均為同類產品。調光玻璃的調光功能是由調光膜實現的，原理圖如下。 ⑴．STG的霧化狀態 調光膜是由兩片透明導電膜中間夾著一層塑膠-液晶芯層構成，塑膠-液晶芯層包括液晶球和聚合物，液晶分子指向矢近似平行于玻璃基板，聚合物環繞在液晶微滴周圍。聚合物的折射率為nP，與玻璃折射指數近似，約為1.5，是各向同性的物質；液晶的非尋常光折射率和尋常光折射率非分別為ne、no 當垂直入射的可見光透過玻璃、透明導電薄膜后入射到液晶球和聚合物界面時，由于ne不等于nP，因此發生散射，STG呈霧化狀態。 ⑵．STG透明 當施加外電場后，兩片透明導電薄膜之間形成電場，液晶分子指向矢沿電場方向排列，垂直入射的可見光透過玻璃、透明導電薄膜后入射到液晶球和聚合物界面時，由于no方向垂直于光線傳播方向，且no等于nP，因此透射，此時調光玻璃呈透明狀態。 ⑶．STG霧度 表征調光玻璃光學性能優劣的主要指標是透明度，其實就是霧度，通電時霧度越小越好，斷電時霧度越大越好當施加外電場，光線垂直于透明導電薄膜的方向入射時，雖然nLC近似等于no，但由于nP和no數值有一個差值，液晶微滴和聚合物的界面仍有散射發生，這是產生霧度的主因。  ⑷．視角  當調光膜通電，入射光線與調光膜垂直方向的夾角（稱為視角α）不為零時，光線在STF中的傳播方向不平行于液晶分子指向矢，如圖所示：       在液晶微滴和聚合物的界面，光線沿ne方向振動的分量被散射，當a越大，散射也越多，因此霧度隨視角增大而增大，這是液晶光電效應的特性。

二．調光玻璃技術性能、特點；

2.1光學性能

1)平行光通過率（通電時）：         ＞75%-80%

平行光通過率（斷電時）：         ≤ 2%；

2)可見光透過率（通電時）：         ＞80%

可見光通過率（斷電時）：       ＞50%

3)可視角度（通電時）：           ≥140º

4)阻止紫外線通過率：             ≥98%

2.2物理性能

1)工作環境溫度：             -30℃ ～ +70℃

2)儲存環境溫度：             -20℃ ～ +60℃

3)抗沖擊強度：           滿足GB9656-2003 夾層玻璃國家標準；

4)抗輻射：               滿足GB9656-2003 夾層玻璃國家標準；

5)耐潮濕：               滿足GB9656-2003 夾層玻璃國家標準；

6)抗震動：               滿足GB9656-2003 夾層玻璃國家標準；

2.3電氣性能

1)驅動電壓

輸入電壓：             AC220V/50Hz±10％；

工作電壓：             AC60V/50Hz±10％；

2)功耗：                 5W/㎡；

3)響應速度

開通速度：               ＜20ms；

斷開速度：               ＜7ms；

4)使用壽命（開通狀態）;  ＞500000次；

2.4外觀質量

1)厚度：                 13mm±2mm ；

2)劃傷：                 ＜3mm/㎡；

3)氣泡：               ＜1mm/㎡；

4)夾雜物：                  無；

2.5特點；

a)環保、節能、舒適、保溫、防結露

b)高防紫外性功能，可以屏蔽98%以上的紫外光，在不損失可見光進入室內的同時，卻隔離了大量的紫外線，防止室內裝飾品及家俱的褪色老化。也能夠保護人員避免因過度紫外輻照而引起的疾病。

c)適宜的可見光透過率，對室外的強光具有一定的遮蔽性；

d)較低的太陽能透過率，有效阻止太陽熱輻射進入室內；

e)極高的中遠紅外線反射率，限制室外的二次熱輻射進入室內。

f)極高的吸收更多的太陽輻射熱和紫外線的透過率從而減少紅外線和紫外線的透過，降低室內空調能耗，隔熱節能。

g)高度的安全性，當遭受外力而破壞后只會產生裂痕，但不會碎落不會出現玻璃碎片飛濺傷人的危險。

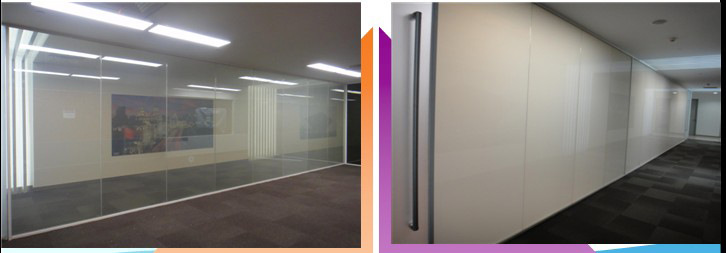

h)保護隱私性通電時透明，斷電時透光不透明，在保護隱私的情況下光線依然充沛，深藏辦公區的會客室依然是明亮，不僅舒適，而且節約了照明電。通電透明，斷電透光不透明：響應速度快，在1/10秒以內可以實現瞬間隱形。

i)隔音特性優良反射、吸熱型中空調光玻璃中間的的調光膜及膠片具有聲音阻尼作用，可有效阻隔各類噪音達到38分貝，再加上中空，隔音效果更加出色 。

j)投影特性：關閉狀態下可見光散射度達到43%以上，透過率達到50%以上，可以作為投影屏幕在臨街商場使用，起到很好的廣告效果。如果在開啟狀態下投影，還有立體飄渺的效果

k)控制多樣化:手控、遙控、光控、聲控、紅外、遠程網絡控制。

三 . 適用范圍

大型指揮控制調度中心辦公室、會議室、洽談室,醫院特殊病房.手術室,別墅衛生間.淋浴房,娛樂場所包間的門窗.隔斷.屏風等,公安.法院.監獄.珠寶店.博物館,銀行的櫥窗.幕墻.柜臺.隔斷等,大型特殊屏幕投影屏等。

四．自貼式調光膜性能及特點

自貼式液晶調光膜SA-STF（簡稱調光貼膜）是在DLC-Film分散型聚合物液晶調光膜(簡稱調光膜)基礎上復合硅膠層及硬化層復合而成的新型產品。調光貼膜除了保持PDLC-Film原有的“通電透明、斷電磨砂”的特性外，還具有了“干法直貼，自動排氣”等特點；相比傳統的使用夾膠工藝制成的調光玻璃有著“重量輕、安裝簡便”等優勢，為一些已安裝好普通玻璃或需要在普通玻璃上投影的項目提供最好的解決方式，不需要拆換整套玻璃設施，可直接粘貼在清潔玻璃的表面。是實現玻璃隔墻快速切換、隱藏空間最佳可選方案之一；也可用作背投屏幕，在櫥窗廣告、展覽展示領域有著與眾不同的效果。汽車玻璃側窗，后擋及天窗玻璃等應用。

調光貼膜（SA-STF）參數表

最大尺寸：30001500mm

厚度：0.65 mm

可見光透過率：＞64%-75%

視角：60°

霧度：＜11%

工作電壓：40～75V/AC（根據尺寸）

消耗電量：4W/平米

響應速度：關斷→開通＜0.01s

開通→關斷＜0.2 s

工作溫度：-5℃～55℃

相對濕度：0%～60%

儲存溫度：-20℃～60℃

使用壽命：＞50000 hours

保質期：12 months
