"掃描二維碼，關注協會動態"
摘要：市場上中空玻璃干燥劑產品質量良莠不齊，其成分也五花八門，本文利用確鑿的實驗結果分析了目前市場上最流行的含有氯化鈣成份的干燥劑對中空玻璃的腐蝕性影響，指出了濫用干燥劑不但會大大縮短中空玻璃的壽命，還會對中空玻璃的結構安全性產生嚴重的威脅。
一、15年的中空玻璃壽命標準將于今年實施
15年中空玻璃壽命標準的出臺意味著：在標準實施后玻璃深加工企業必須確保本公司所有的中空玻璃達到15年以上的壽命，否則將有可能遭到客戶索賠！
如何算壽命到期？
答案：中空玻璃基本節能特征的急劇降低或徹底喪失即意味著中空玻璃壽命到期。
一般并伴隨著：1.玻璃空腔內層結露。2.low-E膜破壞。3.出現嚴重的物理外觀變化。
二、確保中空玻璃壽命要闖三關，干燥劑關是最關鍵一關
三關：1. 干燥劑關；2. 密封膠關；3. 加工工藝關
其中，干燥劑是最關鍵一環。
最核心：密封膠與加工工藝都是為了保護好干燥劑。
最容易被忽略：因為干燥劑的好壞不能立即被顯現。
最隱蔽：劣質干燥劑是背后殺手，有時密封膠、鋁條或玻璃出問題都是他在作祟。
最關鍵：在密封膠質量正常的情況下，中空玻璃的壽命長短就看干燥劑的表現。
三、市場上四種錯誤的干燥劑
4A分子篩 市場上較多見
生石灰類干燥劑 市場上較少見
氯化鈣類干燥劑 市場上很多見
純粘土類干燥劑 市場上較少見
上述四類危害性干燥劑在市場上占很大的市場份額，其中氯化鈣類干燥劑很多見，有必要針對粘土載氯化鈣類干燥劑進行試驗測試。
中空玻璃四類干燥劑的簡易鑒別方法
1. 3A分子篩無論在任何條件下，都不會對中空玻璃產生任何的破壞作用。
2. 氯化鈣類干燥劑有腐蝕性，其腐蝕性是隨著吸水的不斷增多而不斷增強的。
3. 中空玻璃中的氧氣對鋁條有一定的保護作用，越是充氧氣的中玻璃，其腐蝕性也越低，相反，充氬氣的中空玻璃，其被腐蝕的卻更加嚴重，這是因為氧氣對氧化膜有保護作用，起腐蝕作用的并不是氧氣，而是游離出來的氯根離子。
4. 氯化鈣干燥劑可以腐蝕鋁條；讓鋁條內外銹跡斑斑，腐蝕速度很快，試驗一個星期后就出現銹跡，幾個月便可使鋁條銹透，并且伴隨大量鹽類結晶。
5. 此類干燥劑可以輕易破壞丁基膠，造成丁基膠揮發，在玻璃表面上形成彩虹現象。玻璃表面的彩虹在玻璃打開后可以用手抹掉，是丁基膠被酸類破壞后的揮發物。
6. 同時發現粘土載氯化鈣類干燥劑還有一定的粉化遷移作用，其在遷移過程中不斷的粉化，從中空玻璃鋁條的小孔當中滲出，強化對中空玻璃的腐蝕，并污濁中空玻璃，破壞美觀性。
五、結論
綜上所述，粘土載氯化鈣類干燥劑，可以通過如下途徑對中空玻璃進行破壞：
1. 破壞美觀性:鋁條被腐蝕；鹽類結晶滲出；腐蝕丁基膠并產生彩虹，使中空玻璃不透明；干燥劑粉化從鋁條中滲出，并沾到玻璃壁上。
2. 破壞中空玻璃壽命：破壞丁基膠使中空玻璃密封性失敗。
3. 對節能效果的破壞：因為酸氣的存在，LOW-E膜會遭到嚴重的侵襲。
4. 對玻璃安全性的威脅：密封膠與鋁條是中空玻璃最重要有效支撐，其長期的被腐蝕勢會對玻璃安全性造成嚴重影響，有可能導致大片玻璃坍塌跌落,這是個不可忽略的安全問題。
四類干燥劑的危害
中空玻璃四類干燥劑的簡易鑒別方法
四、粘土載氯化鈣干燥劑對中空玻璃危害性的試驗
試驗實施方：淄博綠能化工有限公司
實驗目的：粘土載氯化鈣干燥劑對中空玻璃的影響
試驗方法：將不同含濕量的干燥劑制成(70mm x 70 mm)普通白玻中空玻璃(分別填充氧
氣、空氣、氬氣）進行試驗觀察。
實驗條件：將制成的中空玻璃進行50℃高溫恒溫試驗，觀察對中空玻璃危害。
中空玻璃加工方：淄博盛達創業玻璃有限公司
試驗材料來源：玻璃，9A鋁條，丁基膠與聚硫膠（凌志牌)，由淄博盛達創業玻璃有限公司提供；3A分子篩，由淄博綠能化工有限公司提供；粘土載氯化鈣干燥劑，從某公司倉庫中直接提取。

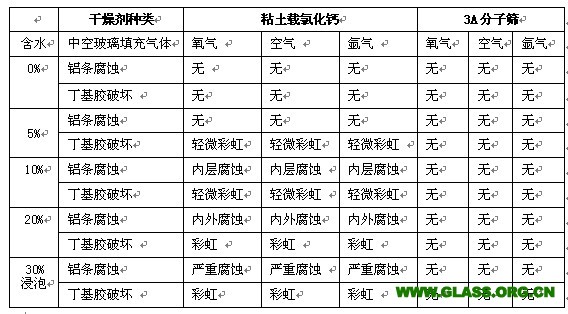

粘土載氯化鈣類干燥劑對中空玻璃的影響試驗結果

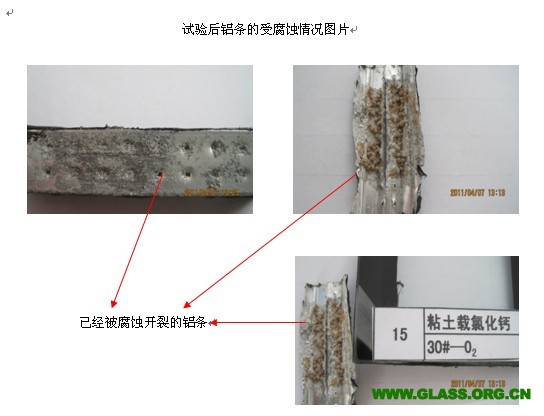

試驗后鋁條及干燥劑情況

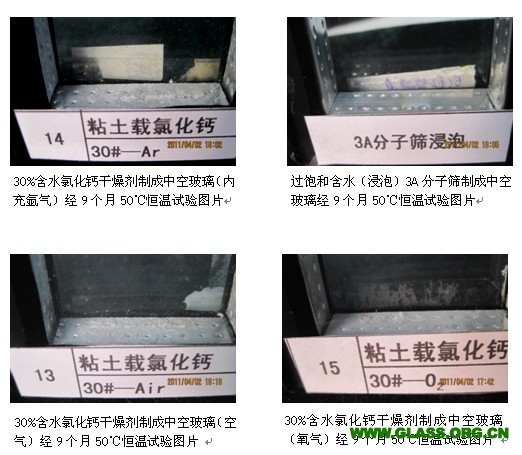

不同干燥劑制成中空玻璃經9個月50℃恒溫試驗后的對比圖片

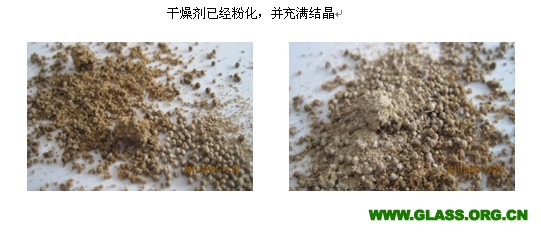

試驗后鋁條及干燥劑情況
氯化鈣干燥劑中空玻璃的彩虹現象
試驗結果綜述:
1. 3A分子篩無論在任何條件下，都不會對中空玻璃產生任何的破壞作用。
2. 氯化鈣類干燥劑有腐蝕性，其腐蝕性是隨著吸水的不斷增多而不斷增強的。
3. 中空玻璃中的氧氣對鋁條有一定的保護作用，越是充氧氣的中玻璃，其腐蝕性也越低，相反，充氬氣的中空玻璃，其被腐蝕的卻更加嚴重，這是因為氧氣對氧化膜有保護作用，起腐蝕作用的并不是氧氣，而是游離出來的氯根離子。
4. 氯化鈣干燥劑可以腐蝕鋁條；讓鋁條內外銹跡斑斑，腐蝕速度很快，試驗一個星期后就出現銹跡，幾個月便可使鋁條銹透，并且伴隨大量鹽類結晶。
5. 此類干燥劑可以輕易破壞丁基膠，造成丁基膠揮發，在玻璃表面上形成彩虹現象。玻璃表面的彩虹在玻璃打開后可以用手抹掉，是丁基膠被酸類破壞后的揮發物。
6. 同時發現粘土載氯化鈣類干燥劑還有一定的粉化遷移作用，其在遷移過程中不斷的粉化，從中空玻璃鋁條的小孔當中滲出，強化對中空玻璃的腐蝕，并污濁中空玻璃，破壞美觀性。
五、結論
綜上所述，粘土載氯化鈣類干燥劑，可以通過如下途徑對中空玻璃進行破壞：
1. 破壞美觀性:鋁條被腐蝕；鹽類結晶滲出；腐蝕丁基膠并產生彩虹，使中空玻璃不透明；干燥劑粉化從鋁條中滲出，并沾到玻璃壁上。
2. 破壞中空玻璃壽命：破壞丁基膠使中空玻璃密封性失敗。
3. 對節能效果的破壞：因為酸氣的存在，LOW-E膜會遭到嚴重的侵襲。
4. 對玻璃安全性的威脅：密封膠與鋁條是中空玻璃最重要有效支撐，其長期的被腐蝕勢會對玻璃安全性造成嚴重影響，有可能導致大片玻璃坍塌跌落,這是個不可忽略的安全問題。
試驗結果綜述:1. 3A分子篩無論在任何條件下，都不會對中空玻璃產生任何的破壞作用。
2. 氯化鈣類干燥劑有腐蝕性，其腐蝕性是隨著吸水的不斷增多而不斷增強的。
3. 中空玻璃中的氧氣對鋁條有一定的保護作用，越是充氧氣的中玻璃，其腐蝕性也越低，相反，充氬氣的中空玻璃，其被腐蝕的卻更加嚴重，這是因為氧氣對氧化膜有保護作用，起腐蝕作用的并不是氧氣，而是游離出來的氯根離子。
4. 氯化鈣干燥劑可以腐蝕鋁條；讓鋁條內外銹跡斑斑，腐蝕速度很快，試驗一個星期后就出現銹跡，幾個月便可使鋁條銹透，并且伴隨大量鹽類結晶。
5. 此類干燥劑可以輕易破壞丁基膠，造成丁基膠揮發，在玻璃表面上形成彩虹現象。玻璃表面的彩虹在玻璃打開后可以用手抹掉，是丁基膠被酸類破壞后的揮發物。
6. 同時發現粘土載氯化鈣類干燥劑還有一定的粉化遷移作用，其在遷移過程中不斷的粉化，從中空玻璃鋁條的小孔當中滲出，強化對中空玻璃的腐蝕，并污濁中空玻璃，破壞美觀性。
五、結論
綜上所述，粘土載氯化鈣類干燥劑，可以通過如下途徑對中空玻璃進行破壞：
1. 破壞美觀性:鋁條被腐蝕；鹽類結晶滲出；腐蝕丁基膠并產生彩虹，使中空玻璃不透明；干燥劑粉化從鋁條中滲出，并沾到玻璃壁上。
2. 破壞中空玻璃壽命：破壞丁基膠使中空玻璃密封性失敗。
3. 對節能效果的破壞：因為酸氣的存在，LOW-E膜會遭到嚴重的侵襲。
4. 對玻璃安全性的威脅：密封膠與鋁條是中空玻璃最重要有效支撐，其長期的被腐蝕勢會對玻璃安全性造成嚴重影響，有可能導致大片玻璃坍塌跌落,這是個不可忽略的安全問題。
